Dvojni polavtomatski stroj za zabijanje žebljev barvne škatle (štirje servo)
Glavni tehnični parametri

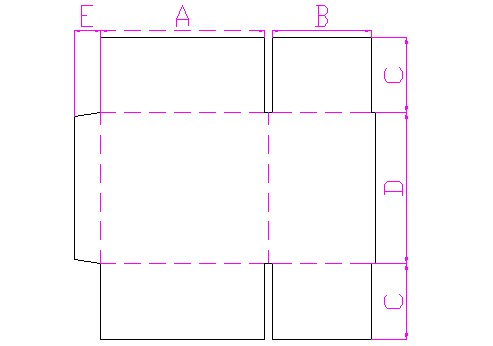

| Mehanski model (podatki v oklepajih so dejanski podatki na papirju) | 2100 (1600) | 2600 (2100) | 3000 (2500) |
| Največja velikost papirja (A+B) × 2 (mm) | 3200 | 4200 | 5000 |
| Minimalni papir (A+B) × 2 (mm) | 1060 | 1060 | 1060 |
| Največja dolžina kartona A (mm) | 1350 | 1850 | 2350 |
| Minimalna dolžina kartona A (mm) | 280 | 280 | 280 |
| Največja širina kartona B (mm) | 1000 | 1000 | 1200 |
| Minimalna širina kartona B (mm) | 140 | 140 | 140 |
| Največja višina papirja (C+D+C) (mm) | 2500 | 2500 | 2500 |
| Največja višina papirja (C+D+C) (mm) | 350 | 350 | 350 |
| Največja velikost pokrova ohišja C (mm) | 560 | 560 | 560 |
| Minimalna velikost pokrova ohišja C (mm) | 50 | 50 | 50 |
| Največja višina D (mm) | 2000 | 2000 | 2000 |
| Minimalna višina D (mm) | 150 | 150 | 150 |
| Največja širina jezika (mm) | 40 | 40 | 40 |
| Razdalja šivanja (mm) | 30–120 | 30–120 | 30–120 |
| Število žebljev | 1–99 | 1–99 | 1–99 |
| Hitrost (utripi/mimi) | 500 | 500 | 500 |
| Teža (T) | 2,5 | 2,8 | 3 |
Glavna blagovna znamka in poreklo dodatne opreme
| NE. | IME | BLAGOVNA ZNAMKA | IZVOR | OPOMBA |
| 1 | Servo motor gostiteljske glave | Yaskawa | Japonska | |
| 2 | Servo motor za podajanje | Yaskawa | Japonska | |
| 3 | PLC | Omron | Japonska | |
| 4 | Kontaktor, vmesni rele | Šilin | Tajvan | |
| 5 | Reduktor | Ženju | Hangzhou | 2 |
| 6 | Reduktor | Ženju | Hangzhou | 2 |
| 7 | Fotoelektrično, bližinsko stikalo | Omron | Japonska | |
| 8 | Zaslon na dotik | Wei Lun | Tajvan | |
| 9 | Odklopnik | Schneider | Francija | |
| 10 | Ležaj | Wanshan | Qianshan | |
| 11 | Celoten komplet glave žebljev | Čangping | Guangdong | |
| 12 | Cilinder, magnetni ventil | Airtac | Tajvan |
Zmogljivost stroja
1. Lahko se pribije z enim žebljem, dvojnim žebljem, okrepi žebelj, dokončan v enem trenutku.
2. Dvojni namen je mogoče pribiti enojno, dvojnoinnepravilna škatla.
3. Hitra sprememba velikosti v eni minuti, enostavno upravljanje brez izkušenj.
4. Del za podajanje papirja samodejno šteje in pošilja svežnje v svežnjih.
5. Zadnji del šteje samodejno. Končane kose je mogoče poslati na konec tekočega traku v skladih glede na nastavljeno število (1–99).
6. Primerno za majhne in srednje velike barvne tiskarske škatle s tretjim in petim nadstropjem.
7. TajvanWeilunupravljanje z zaslonom na dotik, Srazdalja šivalahko se nastavi neposredno na zaslonu na dotik, enostavno za uporabo.
8. Prilagodite razdaljo šivanja. Za samodejno nastavitev in prilagajanje razdalje šivanja uporabite računalnik.
9. Uvoženi štirje servo motorjiYnadzor sistema blagovne znamke Askawa,Srazdalja šivaje daljši, bolj stabileninnatančen.
10. Japonski krmilni sistem Omron PLC.
11. Celotno skupino žebljev proizvaja Guangdong Changping, vse uvoženo iz Japonske proizvodnje kalupnega jekla, računalniško natančno obdelavo gonga.
12. Spodnji kalup in rezilonaredilJaponskajeVolframovo jeklo(Je odporen proti obrabi).
13. Električne komponente v krmilni omari soasprejetavtor Shilinblagovna znamkaTajvan in Schneiderblagovna znamkaFrancija .
14. Vse pnevmatske komponente so blagovne znamke YadeodTajvan.
15. Velika in majhna ploščata žica je univerzalna.
16. Zadnja vrata so električno nastavljiva, višina škatle pa je hitra in priročna.
17. Debelina plošče se električno nastavlja.
